Hallo leute.
Ich stelle hier jetzt mal mein kleines Projekt vor, welches ich hoffentlich mal richtig anfangen und aufbauen kann.

Als erstes, worum geht es bei meinem Projekt...
Wenn mich eines beim Tuning stört, sind es diese rangepapten halter und der Übermässige einsatz von Farbe und arbeiten, nur um etwas gemacht zu haben.
Ich mein, klar sind die Geschmäcker anders, aber ich vertrete da eher die Meinung das man einfach mal etwas so lassen kann/muss,
Die leute die mich hier schon etwas länger kennen, und meinen Wagen gesehen haben, wissen das ich meinen Spagat zwischen Leistung, Sport und Kompfort doch recht gut hinbekommen habe.

Nun stört mich halt wie oben schon erwähnt, dieses Ranpatschen und kleben von Anzeigen und dergleichen.

In meinem ersten Civic (MA8) habe ich damals meine drei Anzeigen in die Zierleiste auf kosten der mittleren Düsen eingesetzt.
Ich hatte damals schon keine Verwendung für diese, und würde sie auch jetzt nicht vermissen.
Aber das habe ich ja schon gemacht, und darum wäre es ja langweilig, wenn ich es nochmal machen würde

Nein, mein jetziges Projekt geht da etwas andere Wege...
Wir kenne ja alle die schöne kleine Uhr in der Konsole.
Da mein neues Radio über so eine schöne anzeige der Uhrzeit verfügt, kann ich auf die Uhr am ehesten Verzichten.
Also könnte man dort doch einfach ein kleines Display einbauen.

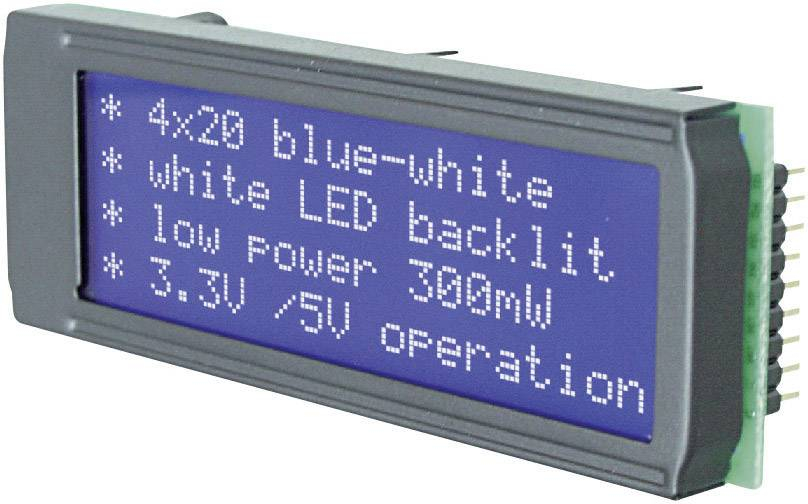

Zum Beispiel so eines...


4x20 zeichen klingt ja erstmal recht wenig, aber ich denke wenn man pro zeile zwei Infos rüberbringt wären das schon acht anzeigen, bzw. Datenfelder.
Das sollte erstmal reichen.

Das Display steuert sich natürlich nciht von allein, und irgendwo muss ich ja auch die Sensorik anschließen.
Also habe ich mich auf die Suche nach einem µC gemacht, und habe mir so einiges angesehen...
Durch zufall bin ich in einem Podcast des CCC auf den Arduino gestoßen, der leich zu Programieren ist, und auch noch günstig ist.
So einer...


Ich habe festgestellt, das "Leicht zu Programmieren" auch Ansichtssache ist, und bin nun dabei nach und nach mich mit dem Thema zu beschäftigen.

Als erstes möchte ich versuchen Öldruck, Temperatur, Umgebungstemperatur und evtl. Drosselklappenposition anzeigen zu lassen.

Wenn das dann läuft sind erstmal Balkenanzeigen geplant, sowie evtl. ein zwei Schaltfunktionen. z.b. stört mich ungemein, das die FunZV zwar schön mein Auto auf und zu macht, aber ich zum KOfferraum öffnen immer erst aufschließen muss...
Schöner wäre es doch, wenn das signal abgefangen wird, der Wagen erst entriegelt, Kofferraum geöffnet, und direkt wieder Verriegelt wird, oder?
Sprich türen sind wieder zu, und wenn der Deckel runterklappt ist Alarm wieder Scharf

Naja...
Bis dahin ist es jedenfalls noch ein langer weg, der ja auch arbeitstechnich erstmal zeitlich eine Herausforderung ist, und auch irgendwo machbar sein muss, aber ich hoffe, das ich irgendwann mal mit ein paar Bildern einer funktionierenden schaltung dienen kann...

In diesem Sinne....
Daumen drücken, und ab und an mal anstacheln, das ich auch was mache
_________________
MFG

[Anzeige]

[SpitfireXP]

Hier mal ein kleines Bild meines Arbeitsplatzes wärend der Grundlagenforschung

Update:
In verbindung meines µC Projektes wollte ich gern eine Eiswarnung haben, die Im Tacho aufleuchtet, sobald draußen eine Gewisse Temperatur erreich wird.
Nun ist der µC zwar noch nicht so weit, aber den Tacho habe ich schonmal umgebaut.
Einige werden es bei Facebook ja schon mitbekommen haben.
Habe mir einen Tacho vom Rover 45 geschnappt, die Zeiger etwas überarbeitet, km Stand angepasst, und noch ein paar Zusatzleuchten eingebau.
Um genau zu sein noch eine Kontrolleuchte für die Schaltsaugbrücke und für Vtec.
Jetzt kann man schön sehen wann was schaltet

Habe euch mal die Bilder in eine Galerie hochgeladen, damit ihr auch daran teilhaben könnt, bzw. euch mal inspirieren lassen könnt

Hier gehts zu Galerie
Und hier zu einem kleinem Video
Man sieht, das die Saugbrücke bei etwa 4300 und Vtec bei etwa 5900 schaltet.
_________________
MFG

[SpitfireXP]

Hallo Leute.
Damit keiner Denkt das es hier nicht weiter geht mache ich mal ein kleines Update

Die Grundlagenforschung ist weitestgehend abgeschlossen.
Das Programmieren von so einem µC ist echt schwieriger wie erwartet..
Es gibt viele Fallstricke und Problemchen die man als Anfänger erstmal lernen und umgehen muss.
Aber es wird.

Meine Version 1 ist quasi fertig.
Ich habe mich mittlerweile für ein andere Display entscheiden müssen, da das erste leider nicht so richtig mit mit bzw. mit dem Controller reden will, oder ich einfach noch nicht das nötige wissen habe das ding richtig anzusprechen.... Aber um das ding kümmere ich mich später...

Es sollen zwei seiten angezeigt werden.
Seite 1 mit Außen- und Innentemperatur, sowie Motorraum- und Ansauglufttemperatur.
Seite zwei mit Öldruck Öltemperatur und Drosselklappenstellung.
Beim vierten wert bin ich mir noch nicht sicher.
Wer eine gute und einfache Idee hat (Spannungswerte sind einfach) immer nur raus damit.

Wie einige von euch schon mitbekommen haben, habe ich mir ja den Rover 45 Tacho eingebaut. Der Verfügt über ein kleines Display das mit einen Sportmodus anzeigen kann.
Ich habe vor diese Anzeige beim Schalten der Schaltsaugbrücke einzuschalten, und im VTEC blinken zu lassen.
Natürlich kann man hier auch eine LED anschließen, damit andere auch die Möglichkeit der Anzeige haben.

Für die Sensoren der Öldruck und Öltemperaturanzeige muss ich mir noch etwas ausdenken wie ich die auswähle. Aber es wird wohl auf Industrielle Sensoren hinauslaufen, die mir eine schöne Genauigkeit und Lebensdauer geben dürften.

Das ganze soll dann auf einer Selbstgebauten Platine verlötet werden, bzw. beim Display mittels eines eigens konstruierten Halters der aus einem 3D-Drucker fallen soll befestigt werden.

Wenn ihr noch Vorschläge habt, was man noch "mal eben" einbauen kann, immer her damit. Aber denkt daran, dies ist Version 1 und ich noch Neuling beim Programmieren.

Wenn alles fertig und getestet ist, werde ich alles in ein Archiv packen und hochladen, damit ihr auch alles nachbauen könnt

Um euch einen kleine Vorgeschmack geben zu können, habe ich euch ein paar Bilder hochgeladen, die ihr euch hier ansehen könnt

In diesem Sinne: Haut in die Tasten
_________________
MFG

[SpitfireXP]

Platzhalter für Updates
_________________
MFG

[BornTobiWild]

Was du dir immer einfallen lässt....Wie groß ist dein Display?
Weil die Uhr ist ja nicht wirklich so groß...Sag mal eine cm angabe mit der ich was anfangen kann

Wieso hast du in der Mittelkonsole kein großes Display verbaut? Praktisch wie beim neuen GTR wo man Navi Radio und alles hat und wenn man will auch die ganzen Anzeigen Digital sieht

Viel Spaß Uwe und gutes gelingen
_________________
1.8 Still Have More Power


MT-Pulverbeschichtung
Sandstrahlen, Pulverbeschichten & Chemisches Entlacken

[Renthebigbang]

coole Sache!

[SpitfireXP]

Das Display ist etwa 9 mal 3,5 oder so.
Ein Großes ding ist mir irgendwie zu viel.
Zu viel von allem.
Zu viel Stress, zu viel Umbauarbeiten, zu viel anzupassen, zu viel zu Programmieren... Will ja keinen CarPC dahinter haben, sondern nur eine kleine Diskrete Steuerung zum Anzeigen der wichtigsten Daten.
_________________
MFG

[Bully]

Also Uhr raus, Display dort rein?
_________________
Gute Geschäfte:
Sebastian W., Aphex, atomlc, tabcore, BornTobiWild, cbr02, Matze, Koni1987

[SpitfireXP]

Jupp.
Das Radio hat schon eine schöne Uhr.
Finde da nur grad auf die schnelle kein Bild zu.

Also die Originale Uhr kommt weg, und da dann das Display rein.
Evtl. bleiben die beiden Knöpfe drin, für evtl. weitere Geschichten, bzw. eingaben oder Seitenwechsel oder sonst was....
Aber das ist noch ganz weit weg
_________________
MFG

[tabcore]

Sehr schön Uwe, du alten Elektrikfreak
_________________
Motorenswaps, Kompressor- & Turboumbauten, Abstimmungen & sonstige Arbeiten PN me

[SpitfireXP]

Mal ein kleines Bild nachgereicht
_________________
MFG

[SpitfireXP]

Und wieder ein kleines Update nachgeschoben im zweiten Beitrag
_________________
MFG
